Presseinformation

System 395 zum Formstechen

Die Paul Horn GmbH erweitert ihr Werkzeugprogramm um den neuen Wendeschneidplattentyp 395. Der liegende Dreischneider eignet sich für das Profileinstechen sowie das Gewindedrehen von Sondergewinden. Mit dem neuen System bietet Horn eine wirtschaftliche und zugleich flexible Lösung für anspruchsvolle Bearbeitungsaufgaben im Innen- und Außendrehen.

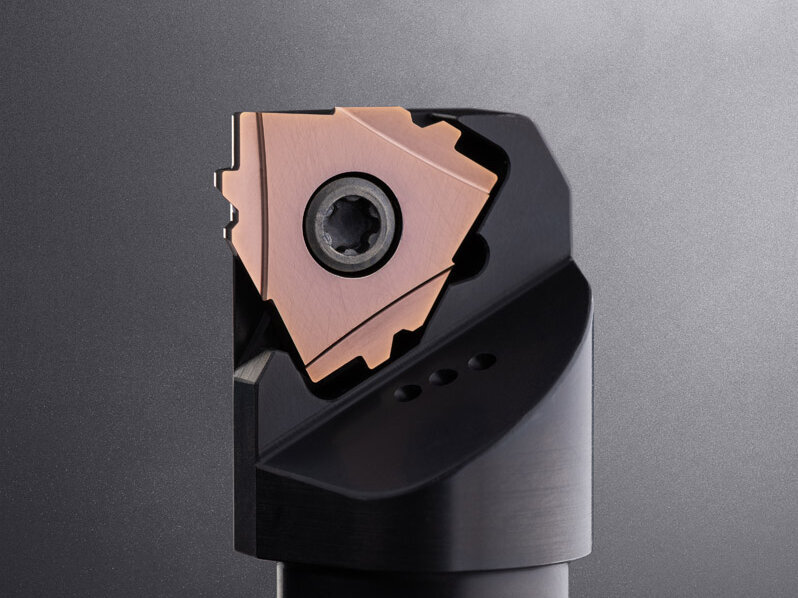

Das Besondere am neuen Typ 395 ist die Lage der Wendeschneidplatte. Anders als bei herkömmlichen Systemen liegt die WSP nicht am Umfang an, sondern wird in speziell dafür ausgelegten Nuten positioniert. Dadurch entstehen völlig neue Möglichkeiten bei der Profilgestaltung. Der Umfang der Schneidplatte kann nahezu frei profiliert werden und ermöglicht somit individuelle Werkzeuglösungen für unterschiedlichste Kundenanforderungen. Die präzisionsgeschliffenen Schneiden sorgen für eine hohe Prozesssicherheit. Gleichzeitig gewährleistet die große Auflagefläche der Wendeschneidplatte in Schnittkraftrichtung eine stabile Spannung im Klemmhalter. Dies wirkt sich positiv auf Standzeit, Oberflächenqualität und Prozessstabilität aus.

Mit drei nutzbaren Schneidkanten steigert der neue Wendeschneidplattentyp 395 zudem die Wirtschaftlichkeit beim Profilstechen und Gewindedrehen. Die Schneidplatten sind kundenspezifisch auslegbar und können optional mit Spanformrille gefertigt werden. Die Werkzeug­beschichtung wird je nach Anwendung individuell angepasst. Auch bei den Werkzeughaltern setzt Horn auf eine hohe Flexibilität. Unterschiedliche Sonderausführungen, beispielsweise als Bohrstange oder Vierkantklemmhalter, lassen sich präzise auf die jeweilige Bearbeitungsaufgabe abstimmen.

Für den neuen Systemtyp 395 stehen zwei Rohlingsgrößen zur Verfügung, darunter eine komplett neu entwickelte Variante. Damit erweitert Horn sein Portfolio um ein leistungsfähiges Werkzeugsystem für komplexe Profil- und Gewindebearbeitungen mit hohen Anforderungen an Präzision und Wirtschaftlichkeit.



FAKTEN

  • Neuer Plattensitz für erweiterte Möglichkeiten bei der Schneidenprofilierung
  • Dreischneidige Wendeschneidplatte für höhere Wirtschaftlichkeit beim Profilstechen und Gewindedrehen
  • Stabile Spannung durch flächige Auflage in Schnittkraftrichtung
